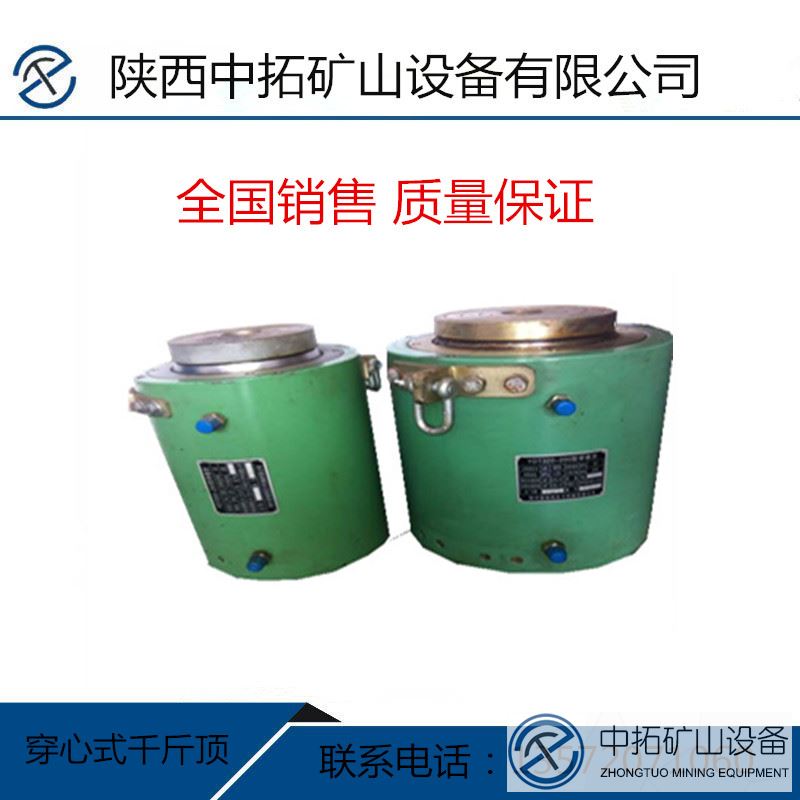

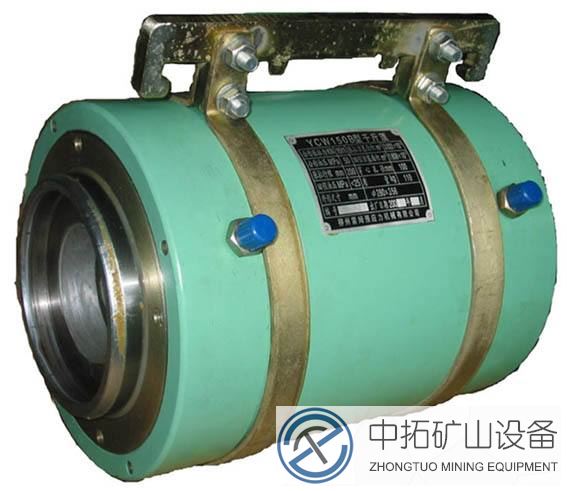

穿心式千斤顶
YCW系列轻型千斤顶是一种通用型预应力用穿心式千斤顶，使用于各种钢绞线锚具的张拉作业。广泛应用于后张法的大型建筑物、结构物、预应力混凝土桥梁、岩石锚固、水工结构、地基锚固等重大工程。本千斤顶主要零件采用高强度钢材制成，具有结构紧凑、重量轻、体积小的特点，轴向长度短、钢绞线预留张拉长度短，可节约钢
一、参数
|
型号 |
公称张拉力(KN) |
公称油压(MPa) |
张拉活塞面积(㎡) |
回程活塞面积(㎡) |
回程油压(MPa) |
穿心孔径(mm) |
张拉行程(mm) |
主机质量(kg) |
主机外形尺寸(mm) |
定位螺母止口尺寸 |
活塞止口尺寸 |
活塞直径尺寸 |
两瑞螺牙 |
|
YCW60B-200 |
600 |
52 |
1.155×10-2 |
0.589×10-2 |
≤25 |
φ60 |
200 |
45 |
φ177×322 |
φ102 |
φ90 |
|
|
|
YCW80B-200 |
800 |
53 |
1.508×10-2 |
0.683×10-2 |
≤25 |
φ65 |
200 |
58 |
φ199×340 |
φ110 |
φ95 |
|
|
|
YCW100G-200B |
974 |
51 |
1.91×10-2 |
0.787×10-2 |
≤25 |
φ78 |
200 |
65 |
φ216×353 |
φ150 |
φ130 |
|
|
|
YCW150G-200B |
1511 |
50 |
3.024×10-2 |
1.610×10-2 |
≤25 |
φ102 |
200 |
117 |
φ280×366 |
φ170 |
φ156 |
φ230 |
M240×3 |
|
YCW200G-200B |
1960 |
52 |
3.770×10-2 |
2.17×10-2 |
≤25 |
φ120 |
200 |
145 |
φ310×370 |
φ196 |
φ176 |
φ260 |
|
|
YCW250G-200B |
2479 |
54 |
4.595×10-2 |
2.804×10-2 |
≤25 |
φ140 |
200 |
175 |
φ350×370 |
φ210 |
φ186 |
φ290 |
M300×3 |
|
YCW300G-200B |
3000 |
52 |
5.773×10-2 |
3.134×10-2 |
≤25 |
φ146 |
200 |
217 |
φ385×370 |
φ250 |
φ196 |
|
|
|
YCW350G-200B |
3497 |
54 |
6.480×10-2 |
3.464×10-2 |
≤25 |
φ175 |
200 |
258 |
φ410×390 |
φ252 |
φ252 |
|
|
|
YCW400G-200B |
3957 |
52 |
7.611×10-2 |
4.595×10-2 |
≤25 |
φ175 |
200 |
315 |
φ440×390 |
φ252 |
φ252 |
|
|
|
YCW460G-200B |
4642 |
51 |
9.102×10-2 |
5.498×10-2 |
≤25 |
φ180 |
200 |
380 |
φ470×400 |
φ280 |
φ272 |
|
|
|
YCW500G-200B |
4924 |
49 |
10.05×10-2 |
4.775×10-2 |
≤25 |
φ196 |
200 |
405 |
φ490×423 |
φ302 |
φ302 |
|
|
|
YCW600G-200B |
6050 |
50 |
11.210×10-2 |
6.825×10-2 |
≤25 |
φ196 |
200 |
590 |
φ530×443 |
φ302 |
φ302 |
|
|
|
YCW650G-200B |
6500 |
46 |
14.33×10-2 |
6.291×10-2 |
≤25 |
φ215 |
200 |
617 |
φ575×465 |
φ302 |
φ362 |
|
|
二、 使用方法
1、准备工作：首先应了解工程设计中对预应力束的张拉要求，例如每束钢绞线的根数，标准强度，横截面积数值，控制应力δk，要求的张拉伸长值，锚具的回缩值等，然后根据“油压值—输出力”标定值确定δk 时的时时时节时的油压值。
2、千斤顶和锚具的安装：（见图2：安装方法及液压系统图）
（1）将钢绞线穿入结构物的预留廊道，在张拉端要求钢丝束的外露长度比千斤顶的工作长度长出200—250mm.钢绞线必须用簿片砂轮机切后不得散头，也不得出现“毛头”，以免穿孔困难。
（2）把工作锚板的钢丝束端部套上，并推至锚垫板处，对准止口固定。
（3）安装工作锚夹片：安装夹片之前先用钢圈把每付夹片箍在一起，然后沿钢绞线将其推入锚板的锥孔中，用手推至不动即可。
（4）安装限位板：限位板根据工作锚板设计，与锚板的孔相对应配合。
（5）安装千斤顶：先将钢绞线束端部用铁丝销加捆扎，即可将千斤顶吊起来穿套在钢束上，并将千斤顶前端盖支承口套在限位板的外面。这时千斤顶即可同轴对中。
（6）将工具锚安装在活塞端部的支承止口上。
3、张拉
（1）安装如图2所示，将B路截止阀（回油阀）打开，A路截止阀关闭，启动油泵，向张拉缸供油进行张拉。同时调节节流阀，以控制油压高低和张拉速度。
（2）在活塞外伸时，工具锚中的夹片可自行夹紧钢绞线。工作锚中的夹片此时受限位板的限制，只可被带出到限位尺寸即自行停止。
（3）当张拉达到工艺技术要求时，应将节流阀回旋，即停止向A路供油，然后轻回截止阀（回油阀），A路压力降至零点。由于钢绞线的回缩，活塞将被拉回若干毫米，这时工作锚的夹片被带入锚板内而自行夹紧。
（4）B路关闭截止阀，节流阀控制升压，活塞回程，留10—20毫米稍回节流阀，使活塞到位时压力不大于25MPa，然后打开截止阀，B路压力降到零点，关闭电源停机。
三、技术性能
YCW（B）系列轻型千斤顶有60、100、150、200、250、300、350、400、500、650（×10KN）等多种规格，标准型千斤顶行程均为200mm。其技术性能见表1。在张拉不同类型、不同规格的锚固体系可选择不同规格的附件。
